Монтаж радиаторов Arbonia: детальное руководство по установке вертикальных моделей
Установка отопительного оборудования высотой 1800 мм требует особого инженерного подхода, так как стальные трубчатые приборы сочетают в себе значительную массу и рычажный эффект. Правильно смонтированные высокие трубчатые радиаторы Arbonia должны не только эффективно прогревать помещение, но и быть жестко зафиксированы для безопасной эксплуатации. Особенно часто такие решения применяются в интерьерах с большой площадью остекления. Если это ваш случай, рекомендуем также изучить материал про радиаторы Arbonia для панорамных окон, чтобы правильно интегрировать приборы в пространство.
| Технический узел | Норма монтажа | Критическое последствие ошибки |
|---|---|---|
| Зазор от чистового пола | 100-120 мм | Падение мощности на 15-20% из-за слабой конвекции |
| Вес прибора (модель 3180) | ~5 кг / секция | Обрушение легких перегородок (ГКЛ, пеноблок) |
| Кол-во точек крепления | 3-7 фиксаторов | Отклонение от вертикали, излом подводящих труб |
| Тип теплоносителя | pH 7.5 - 8.5 | Сквозная коррозия стали в открытых системах |
🏗️ Проверка несущей способности стен и требования к массе
Для вертикальных радиаторов серии 2180 и 3180 вес является определяющим фактором. Одна пустая секция модели 3180 весит 3.43 кг, а после заполнения водой — около 5 кг. Таким образом, стандартный радиатор из 10 секций создает статическую нагрузку в 50 кг.
Согласно регламенту Arbonia, если вес прибора превышает 25 кг, монтаж должен выполняться минимум двумя специалистами. Особое внимание уделяется материалу стен: установка на гипсокартонные перегородки без мощных закладных, закрепленных непосредственно к капитальной стене, категорически запрещена. В случае работы с пористыми материалами (газобетон низкой плотности) обязательно применение химических анкеров, так как обычные распорные дюбели могут "поплыть" под постоянной нагрузкой высокого прибора.
📐 Специфика фиксации: расчет количества кронштейнов
Высота 1.8 метра требует обязательного использования нижних фиксирующих точек. В отличие от низких моделей, высокие приборы имеют склонность к "раскачиванию" и отклонению от вертикали при случайном касании.
Вариант 1: Консоли быстрого монтажа (Schnellmontagekonsole)
Это наиболее технологичное решение для высот до 3000 мм. Консоли удерживают прибор за коллектор, обеспечивая быструю и точную регулировку. Для стабильности вертикальных моделей рекомендуется дополнять их распорными держателями (Wall Stay).
| Кол-во секций | Модель 2180 (2-трубки) | Модель 3180 (3-трубки) |
|---|---|---|
| 3 - 12 секций | 2 консоли + 1 распор | 2 консоли + 1 распор |
| 13 - 22 секции | 3 консоли + 2 распора | 3 консоли + 2 распора |
| 23 - 32 секции | 4 консоли + 3 распора | 4 консоли + 3 распора |

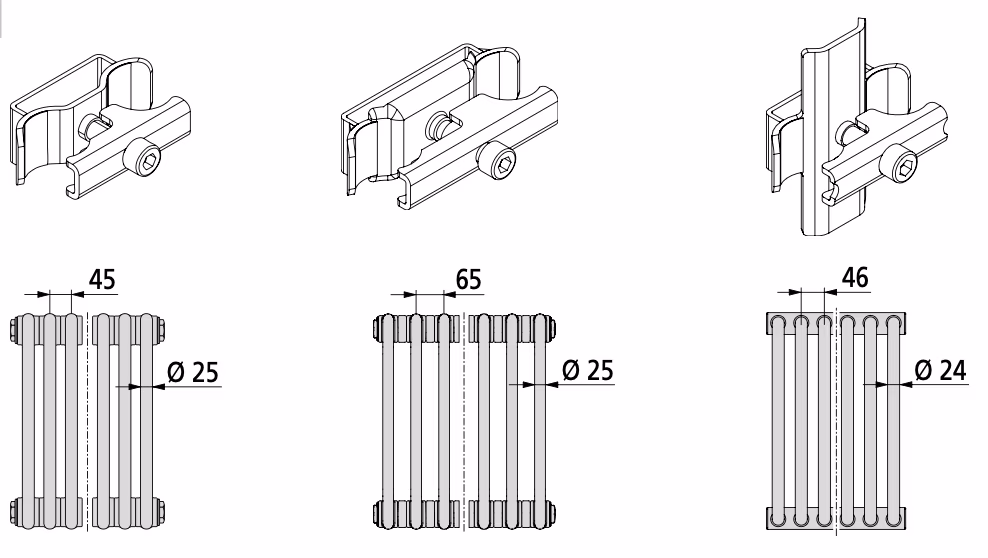

Вариант 2: Наборы зажимных держателей (Klemmhalter)
Используются для максимально жесткой фиксации секций (ZB0281 для 2-трубных и ZB0282 для 3-трубных приборов). В комплекты уже входят пластиковые вставки для защиты краски.
| Кол-во секций | Верхние (несущие) | Нижние (поддержка) | Всего точек |
|---|---|---|---|
| 3 - 10 секций | 2 шт. | 1 шт. | 3 точки |
| 11 - 20 секций | 3 шт. | 2 шт. | 5 точек |
| 21 - 30 секций | 4 шт. | 3 шт. | 7 точек |
💧 Гидравлические нюансы: воздух, теплоноситель и расширение
Трубчатые радиаторы Arbonia из стали крайне чувствительны к качеству теплоносителя. Они предназначены исключительно для закрытых систем отопления. Категорически запрещен монтаж в контуры ГВС или системы с открытым расширительным баком, так как постоянный приток свежего кислорода вызовет коррозию стенок.
При высоте 1.8 метра стальной прибор при нагреве до рабочих температур (75-80°C) увеличивается в линейных размерах на 1.5-2 мм. Оригинальные кронштейны Arbonia оснащены пластиковыми вставками, которые позволяют радиатору совершать эти микродвижения без скрипов и повреждения окраски. При подводке труб важно обеспечить им люфт (не замуровывать жестко в пол без теплоизоляционного "чулка"), чтобы расширение металла не создавало напряжения на резьбовых соединениях.
❓ Ответы на частые вопросы по монтажу
Можно ли устанавливать высокие радиаторы Arbonia на гипсокартон?
Только при наличии заранее установленных закладных, закрепленных к капитальной стене. Вес радиатора 1800 мм с водой может достигать 50-70 кг, что превышает несущую способность ГКЛ.
Какое количество кронштейнов нужно для радиатора Arbonia 2180 на 12 секций?
Для модели 2180 на 12 секций достаточно 2 консолей быстрого монтажа или 3 зажимных держателей (2 сверху и 1 снизу) при условии монтажа на капитальную стену.
Почему нельзя ставить стальные радиаторы Arbonia в систему ГВС?
В системах ГВС вода насыщена кислородом, который вызывает быструю коррозию стали. Стальные трубчатые радиаторы предназначены только для закрытых систем отопления.
Зачем нужны нижние точки крепления для моделей 1800 мм?
Нижние точки (распорные держатели или зажимные кронштейны) предотвращают раскачивание прибора и его "отход" от стены, что критично для высоких моделей из-за рычажного эффекта.
Как влияет зазор от пола на работу радиатора?
Рекомендуемый зазор 100-120 мм обеспечивает оптимальный забор воздуха. При уменьшении зазора до 50-70 мм теплоотдача радиатора снижается на 15-20%.
Что такое температурное расширение радиатора при монтаже?
При нагреве стальной радиатор высотой 1.8 м удлиняется на 1.5-2 мм. Для компенсации этого расширения используются оригинальные кронштейны с пластиковыми вставками.
Нужно ли снимать упаковку при установке радиатора?
Упаковку рекомендуется надрезать только в местах подключения. Полностью снимать пленку следует только после завершения всех строительных и малярных работ в помещении.
